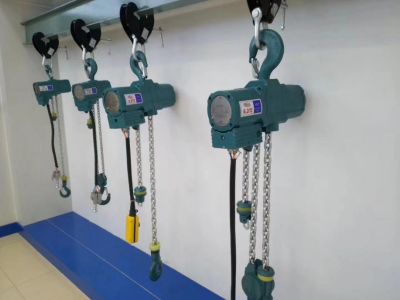

礦用掛鉤式氣動葫蘆

當前位置：首頁 - 產品中心 - 氣動葫蘆 - 礦用掛鉤式氣動葫蘆

氣動葫蘆是以壓縮空氣為動力推動氣動馬達旋轉，經變速箱增大了扭矩后帶動鏈輪旋轉帶動鏈條完成起吊工作的。它主要由氣動馬達、行星減速器、手控閥,主控閥, 吊掛總成、制動機構、起重鏈條、等部分組成。氣動葫蘆可配合防爆型手拉小車或氣動小車組成移動式氣動起重工具。起吊機構通過控制主控閥，來實現起吊重物的升、降，通過開閉制動器達到起升、下降定位制動。環鏈氣動葫蘆確保起吊作業的安全，氣動葫蘆起吊機構整體可固定使用。

礦用氣動葫蘆的特性優點：

1.安全防爆

-采用壓縮空氣為動力，100%工作循環.氣動葫蘆可以連續運行，因為氣動馬達不會發熱.運行的空氣壓力將灰塵、污垢、濕氣和腐蝕性氣體擋在殼體之外，無電氣危險，由于不使用電力，在爆炸環境中免受電擊，使用空氣動力是明顯的優勢，氣動葫蘆無火花運行，安全防爆。

2.可調速度

-在提升或下降時，可無級調速;運行速度快，是電動葫蘆的3倍;手拉葫蘆的5-10倍。

3.過載保護、斷氣保護

避免氣源突然中斷造成載重物突然掉落。使產品擁有更進一步的品質保證，避免載重物超載對產品造成損傷。

4.操作簡單

拉桿控制操作簡單易于控制，在提升或下降時，從而可以迅速的響應手柄輸出的動作。

5.清潔環保、安全可靠

內部潤滑系統消除了空氣污染。適合在潮、濕、高粉塵等特殊或惡劣的環境里工作。

6.搬運省力

氣動葫蘆除了注重外型的美觀，比電動葫蘆體積小，重量輕，易于搬運，以及產品結構設計堅實，使得操作可靠、維護量小。

7.故障率低、經久耐用

氣動葫蘆經久耐用，使用壽命比一般同類產品有明顯延長。

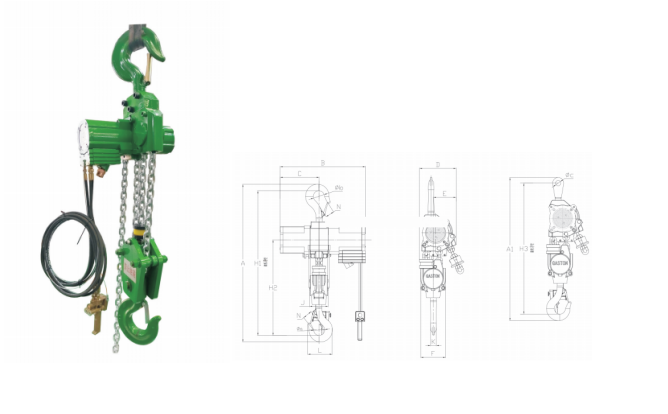

型號	單位	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
行走小車
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	535	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1 最低凈空	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
φa	mm	95	102	126	120	315	355
φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

參數：

型號Mold	單位unit	H02-2		H03-1		HQ3-2		H06-2		H010-2
氣壓 Air Pressure	Mpa	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63	0.4	0.63
載荷Capacity	噸(Tons)	2		3		3		6		10
鏈條數 Vumber of chains	根	2		1		2		2		2
馬達輸出功率 Hotor output power	千瓦(KW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
提升高度 Lifting height	米(M)	2~50 (標準高度為3米)
滿載提升速度 Pull load lifting speed	米/分鐘(m/min)	2.5	2.7	2.5	5	2.5	5	1.2	2.5	0.8	1. 5
滿載下降速度 Pull load descent speed	米/分鐘( m3/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
滿載耗氣量~提升 Pull load gas consuaption一inerease	立方米/分鐘(m3/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
鏈條尺寸 Chain size	mm	9*27		13*36		9*27		13*36		16*45
鏈條重量 Chain woight	kg/米	1.8		3.8		1.8		3.8		5.8
標配重量 Standard weight	千克	38		86		68		98		115
(3米提升高度) (3 metors lifting height)
控制器氣管長度 Cont 1l 0r trachea length	米	2~50 (標準高度為3米)
滿載噪音-提升 Full load noise一inereased	分貝(DB)	74	78	74	78	74	78	74	78	74	78
氣管接頭Tracheal joint	(in)	G3/4		G3/4		G3/4		G3/4		G3/4
氣管尺寸(內徑) Air tube size (inner dianeter 6)	毫米	14		19		19		19		19
馬達功率	kw	0. 25		2		0.25		2		3.5
額載運行速度	m/min	13		13		13		10		10
馬達耗氣量	m/mim	0.45		2.6		0. 45		2.6		4
氣管接頭	in	G1/2		G3/4		G1/2		G3/4		G3/4
氣管尺寸(內徑)	mm	G1/2		G1/2		G1/2		G1/2		G1/2
重量(小車)	kg	40		75		49		75		89

參數：

型號Mold	單位unit	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
氣壓 Air Pressure	Mpa	0.63
載荷Capacity	噸(Tons)	16	20	30	50	75	100
鏈條數 Number of chains	根	3	4	2	4	3	4
馬達輸出功率 Motor output power	千瓦(KW)	3.5	3.5	6. 3	6.3	9	9
提升高度 Lifting height	米(M)	2~10 (標準高度為3米)
滿載提升速度 Full load lifting speed	米/分鐘(m/min)	1	0.7	1	0.7	0. 55	0.4
空載提升速度 Empty lifting speed	米/分鐘(M/min)	2	1.4	2.3	1.2	1.3	1
滿載下降速度 Full load descent speed	米/分鐘(m3/min)	1.6	1.6	2.8	1.5	1. 2	1
滿載耗氣量-提升 Pull load gas consumption - increase	立方米/分鐘(m3/min)	4	4	6. 5	4	7.6	7.6
滿載耗氣量-下降 Fu1l load gas consumption 一decrease	立方米/分鐘(m3/min)	5.5	5.5	5.5	5.5	6	6
鏈條尺寸 Chain size	mm	13*36	13*36	23.5*66	23.5*66	32*90	32*90
鏈條重量 Chain weight	kg/米	3.8	3.8	12.2	12.2	21.3	21.3
標配重量 Standard weight (3米提升高度) (3 meters lifting height)	千克	210	310	520	935	1750	1800
控制器氣管長度 Controller trachea length	米	2~5 (標準為3米)
滿載噪音-提升 Full load noise一increased	分貝(DB)	78	78	78	78	78	78
滿載噪音-下降 Full load noise - reduced	分貝(DB)	80	80	82	82	85	85
氣管接頭 Tracheal joint	(in)	G3/4	G3/4	G11/2	G11/2	G11/2	G11/2
氣管尺寸(內徑) Air tube size (inner diameter $)	毫米	19	19	35	35	35	35
